| Уважаемые
партнеры! Обратите внимание, что работы по улучшению конструкций
захватов на предприятии ведутся постоянно и по этому,
возможны видоизменения в конструкциях, не показанные в данном
классификаторе и не влияющие на технические характеристики. |
Захват
для поддонов с кирпичом (одностоечный)
|
| Изображение
|
Марка захвата
|
Грузоподъемность захвата, т
|
Вес захвата, кг
|
Рабочий
интервал захвата, мм
|
|
5ГПО1/1-г.п/L
5ГПО1/2-г.п/L
С передвижными лапами и
перемещающимся звеном-проушиной
5ГПО1/3-г.п/L
С передвижными лапами
и самоперемещающейся проушиной
|
5ГПО1/1-1,0/750
|
1,0
|
95
|
Н=1350;
L=750;
B=500-900; А=40
|
|
5ГПО1/1-1,0/800
|
1,0
|
103
|
Н=1350;
L=800;
B=500-900; А=45
|
|
5ГПО1/1-1,0/1000
|
1,0
|
113
|
Н=1350;
L=1000;
B=500-900; А=50
|
|
5ГПО1/1-1,0/1150
|
1,0 |
115 |
Н=1350;
L=1150;
B=500-900; А=55
|
| 5ГПО1/1-1,0/1300 |
1,0 |
131 |
Н=1350;
L=1300;
B=500-900; А=60
|
| 5ГПО1/1-1,5/750 |
1,5 |
111 |
Н=1350;
L=750;
B=500-900; А=40
|
| 5ГПО1/1-1,5/800 |
1,5 |
121 |
Н=1350;
L=800;
B=500-900; А=45
|
| 5ГПО1/1-1,5/1000 |
1,5 |
132 |
Н=1350;
L=1000;
B=500-900; А=50
|
| 5ГПО1/1-1,5/1150 |
1,5 |
134 |
Н=1350;
L=1150;
B=500-900; А=55
|
| 5ГПО1/1-1,5/1300 |
1,5 |
153 |
Н=1350;
L=1300;
B=500-900; А=60
|
| 5ГПО1/1-2,0/750 |
2,0 |
130 |
Н=1350;
L=750;
B=500-900; А=40
|
| 5ГПО1/1-2,0/800 |
2,0 |
142 |
Н=1350;
L=800;
B=500-900; А=45
|
| 5ГПО1/1-2,0/1000 |
2,0 |
155 |
Н=1350;
L=1000;
B=500-900; А=50
|
| 5ГПО1/1-2,0/1150 |
2,0 |
157 |
Н=1350;
L=1150;
B=500-900; А=55
|
| 5ГПО1/1-2,0/1300 |
2,0 |
180 |
Н=1350;
L=1300;
B=500-900; А=60
|
Захват
для поддонов с кирпичом (двухстоечный)
|
| Изображение
|
Марка захвата
|
Грузоподъемность захвата, т
|
Вес захвата, кг
|
Рабочий
интервал захвата, мм
|
 |
5ГПО2-0,5/1060
|
0,5
|
49
|
Н=1165;L=1055;
B=750; А=40
|
|
5ГПО2-0,6/1200
|
0,6
|
90
|
Н=2420;L=1200;
B=800; А=40
|
|
5ГПО2-1,0/850
|
1,0
|
60
|
Н=1200;L=850;
B=650; А=40
|
|
5ГПО2-1,0/1000
|
1,0
|
84
|
Н=1700;L=1000;
B=600; А=40 |
| 5ГПО2-1,0/1520 |
1,0 |
126 |
Н=1506;L=1520;
B=750; А=50 |
| 5ГПО2-1,3/450 |
1,3 |
43 |
Н=650;L=450;
B=435=40 |
| 5ГПО2-1,5/880 |
1,5 |
115 |
Н=1600;L=880;
B=540; А=45 |
| 5ГПО2-1,5/850 |
1,5 |
70 |
Н=1200;L=850;
B=650; А=45 |
| 5ГПО2-1,6/700 |
1,6 |
53 |
Н=750;L=700;
B=650; А=40 |
| 5ГПО2-2,0/840 |
2,0 |
80 |
Н=1340;L=840;
B=1200; А=50 |
| 5ГПО2-2,0/880 |
2,0 |
102 |
Н=1200;L=880;
B=770; А=50 |
| 5ГПО2-2,0/1000 |
2,0 |
112 |
Н=1300;L=1000;
B=770; А=50 |
| 5ГПО2-1,0/1050 |
2,0 |
90 |
Н=1200;L=1050;
B=750; А=50 |
| 5ГПО2-2,5/1050 |
2,5 |
110 |
Н=1200;L=1050;
B=750; А=50 |
| 5ГПО2-4,0/1000 |
4,0 |
304 |
Н=1650;L=1000;
B=1450; А=60 |
Захват
для грузов на поддоне
|
| Изображение |
Марка
захвата |
Грузоподъемность
захвата, т |
Вес
захвата, кг |
Рабочий
интервал захвата, мм |
 |
5ГПО3/1-1,0 |
1,0 |
75 |
Н=1200;
L=850; B=650 |
| 5ГПО3/1-1,5 |
1,5 |
85 |
Н=1200;
L=850; B=650 |
| 5ГПО3/1-2,0 |
2,0 |
105 |
Н=1200;
L=1050; B=750 |
 |
5ГПО3/2-1,0 |
1,0 |
85,0 |
Н=1200; L=850; В=650 |
| 5ГПО3/2-1,5 |
1,5 |
95,0 |
Н=1350; L=115; В=650 |
| 5ГПО3/2-2,0 |
2,0 |
115,0 |
Н=1350; L=115; В=650 |
 |
5ГПО3/3-1,0 |
1,0 |
85,0 |
Н=1200; L=850; В=650 |
| 5ГПО3/3-1,5 |
1,5 |
95,0 |
Н=1350; L=115; В=650 |
| 5ГПО3/3-2,0 |
2,0 |
115,0 |
Н=1350; L=115; В=650 |
Захват
для лестничных маршей
|
| Изображение |
Марка
захвата |
Грузоподъемность
захвата, т |
Вес
захвата, кг |
Рабочий
интервал захвата, мм |
|
|
5ГПО4-1,0 |
1,0 |
62,0 |
760х240 |
| 5ГПО4-2,0 |
2,0 |
70,0 |
760х240 |
|
|
5ГПО4/1-1,0 |
1,0 |
28,0 |
800х200 |
| 5ГПО4/1-2,0 |
2,0 |
41,0 |
800х200 |
Захват
для балконных плит
|
| Изображение |
Марка
захвата |
Грузоподъемность
захвата, т |
Вес
захвата, кг |
Рабочий
интервал захвата, мм |
|
|
5ГПО5-0,8 |
0,8 |
3,8 |
Max95
Min38
|
Захват
для бордюр
|
| Изображение |
Марка
захвата |
Грузоподъемность
захвата, т |
Вес
захвата, кг |
Рабочий
интервал захвата, мм |
|
|
5ГПО6-0,6 |
0,6 |
12,5 |
120-135 |

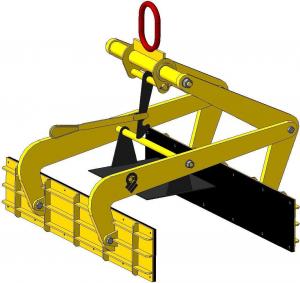

Захват
для пенобетонных блоков
|
| Изображение |
Марка
захвата |
Грузоподъемность
захвата, т |
Вес
захвата, кг |
Рабочий
интервал захвата, мм |
|
|
5ГПО7-1,0 |
1,0 |
89 |
2100*800*600 |
Захват
для блоков прямоугольной формы
|
| Изображение |
Марка
захвата |
Грузоподъемность
захвата, т |
Вес
захвата, кг |
Рабочий
интервал захвата, мм |
|
|
5ГПО8-0,08 |
0,08 |
8,8 |
360 |
| 5ГПО8-0,3 |
0,3 |
28 |
500 |
| 5ГПО8-0,4 |
0,4 |
38 |
827 |
Захват
для блоков прямоугольной формы
|
| Изображение |
Марка
захвата |
Грузоподъемность
захвата, т |
Вес
захвата, кг |
Рабочий
интервал захвата, мм |
|
|
5ГПО9-0,3 |
0,3 |
19 |
150-500 |
| 5ГПО9-0,3/1 |
0,3 |
14 |
200-360 |
| 5ГПО9-0,5 |
0,5 |
25 |
500 |
Захват
для блоков произвольной формы
|
| Изображение |
Марка
захвата |
Грузоподъемность
захвата, т |
Вес
захвата, кг |
Рабочий
интервал захвата, мм |
|
|
5ГПО10-0,4 |
0,4 |
38 |
830 |

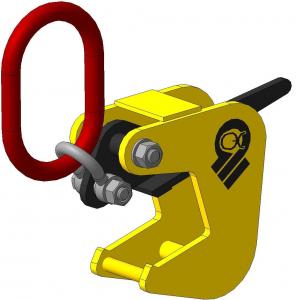

Захват
для сборной опалубки
|
| Изображение |
Марка
захвата |
Грузоподъемность
захвата, т |
Вес
захвата, кг |
Рабочий
интервал захвата, мм |
|
|
5ГПО11-1,0 |
1,0 |
10,0 |
Толщина
панели 60мм |
Захват
для сборной опалубки
|
| Изображение |
Марка
захвата |
Грузоподъемность
захвата, т |
Вес
захвата, кг |
Рабочий
интервал захвата, мм |
|
|
5ГПО11/1-1,0 |
1,0 |
7,5 |
Толщина
панели 60мм |
Захват
для плит
|
| Изображение |
Марка
захвата |
Грузоподъемность
захвата, т |
Вес
захвата, кг |
Рабочий
интервал захвата, мм |
|
|
5ГПО12-1,6 |
1,6 |
7,5 |
Диаметр отверстия в
плите min D=56 |

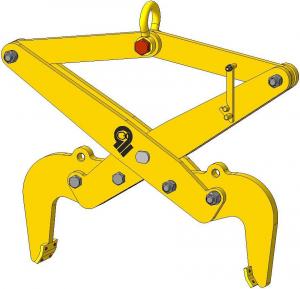

Захват
для обрезков бетонных свай (настраивается на два размера)
|
| Изображение |
Марка
захвата |
Грузоподъемность
захвата, т |
Вес
захвата, кг |
Рабочий
интервал захвата, мм |
|
|
5ГПО13-2,0 |
2,0 |
109 |
270-320
570-620 |
Захват
для трех бордюр и пачки поребриков
|
| Изображение |
Марка
захвата |
Грузоподъемность
захвата, т |
Вес
захвата, кг |
Рабочий
интервал захвата, мм |
|
|
5ГПО14-0,35 |
0,35 |
111 |
1000 |
Захват
для сендвичпанелей
|
| Изображение |
Марка
захвата |
Грузоподъемность
захвата, т |
Вес
захвата, кг |
Рабочий
интервал захвата, мм |
 |
5ГПО15-0,4/110 |
0,4 |
6,2 |
110 |
| 5ГПО15/1-0,4/120 |
0,4 |
6,2 |
120 |
| 5ГПО15/2-0,4/140 |
0,4 |
7,0 |
140 |
Захват
для сендвичпанелей (зажимной)
|
| Изображение |
Марка
захвата |
Грузоподъемность
захвата, т |
Вес
захвата, кг |
Рабочий
интервал захвата, мм |
 |
5ГПО16-0,5 |
0,5 |
14,0 |
150-250 |
Захват
для монтажа кровельных панелей
|
| Изображение |
Марка
захвата |
Грузоподъемность
захвата, т |
Вес
захвата, кг |
Рабочий
интервал захвата, мм |
 |
5ГПО17-0,5 |
0,5 |
84,0 |
50-300 |
Замок
смаля (для дистанционной расстроповки груза на высоте)
|
| Изображение |
Марка
захвата |
Грузоподъемность
захвата, т |
Вес
захвата, кг |
Рабочий
интервал захвата, мм |
 |
5ГПО18-1,0 |
1,0 |
3,0 |
Диаметр
пальца d=26 |
| 5ГПО18-2,0 |
2,0 |
4,5 |
Диаметр пальца d=30 |
| 5ГПО18-3,0 |
3,0 |
6,6 |
Диаметр пальца d=38 |
| 5ГПО18-5,0 |
5,0 |
8,8 |
Диаметр пальца d=43 |
| 5ГПО18-10,0 |
10,0 |
27 |
Диаметр пальца d=60 |
Захват
для опалубки
|
| Изображение |
Марка
захвата |
Грузоподъемность
захвата, т |
Вес
захвата, кг |
Рабочий
интервал захвата, мм |
 |
5ГПО19-1,5 |
1,5 |
5,3 |
Толщина
опалубки 220-320
Диаметротверстия
38-70
|
Захват
для колонн
|
| Изображение |
Марка
захвата |
Грузоподъемность
захвата, т |
Вес
захвата, кг |
Рабочий
интервал захвата, мм |
 |
5ГПО20/1-4,0 |
4,0 |
83,0 |
Диаметр
пальца, мм d=40
Ширина х высота колонны, мм
400 х 2420 |
| 5ГПО20/1-10,0 |
10,0 |
69,0 |
Диаметр пальца, мм
d=44
Ширина х высота колонны, мм
500 х1300 |
 |
5ГПО20/2-10,0 |
10,0 |
65,0 |
Диаметр пальца, мм
d=60
Ширина колонны мм
500 мм, высота зависит от длины стропа |
 |
5ГПО20/3-12,0 |
12,0 |
110,0 |
Диаметр пальца, мм
d=60
Ширина х высота колонны, мм
600 х 850 |
Захват
для каменных или бетонных блоков (перенастраеваемый)
|
| Изображение |
Марка
захвата |
Грузоподъемность
захвата, т |
Вес
захвата, кг |
Рабочий
интервал захвата, мм |
 |
5ГПО21-0,25 |
0,25 |
20,0 |
0-240 |
| 5ГПО21-0,5 |
0,5 |
25,0 |
0-240 |
Захват
для бетонных труб (рекомендуется использовать два захвата)
|
| Изображение |
Марка
захвата |
Грузоподъемность
захвата, т |
Вес
захвата, кг |
Рабочий
интервал захвата, мм |
 |
5ГПО22-1,5 |
1,5 |
20,0 |
40-120 |
| 5ГПО22-3,0 |
3,0 |
36,0 |
50-180 |
| 5ГПО22/1-3,0 |
3,0 |
48,0 |
90-220 |
Захват
для бетонных труб
|
| Изображение |
Марка
захвата |
Грузоподъемность
захвата, т |
Вес
захвата, кг |
Рабочий
интервал захвата, мм |
 |
5ГПО23-1,5 |
1,5 |
200,0 |
180х(250-680) |
| 5ГПО23-3,0 |
3,0 |
350,0 |
250х(500-1000) |
|
