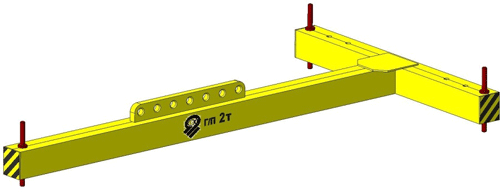

Траверсы Т-образные
-
Траверсы Т-образные предназначены для
подъема и перемещения грузов, требующих крепление за 3 точки, нагрузка
которых распределена неравномерно;
-
Траверса может быть изготовлена в одном из
указанных вариантов концевых и центральных элементов;
-
По желанию заказчика траверса может быть
дополнительно укомплектована требуемыми СГП;
-
Конструкция траверсы может быть подобрана по
желанию заказчика в кратчайшие сроки.
Траверсы Т-образные предназначены
для подъема и
перемещения грузов, требующих крепление за 3 точки, нагрузка которых
распределена неравномерно. Для подъема различного оборудования со
смещенным центром тяжести (токарные, фрезерные станки), Т-образные
строительные балки.
Переставное звено позволяет более точно найти
центр тяжести груза для
предотвращения перекосов траверсы.
Основные
типоразмеры Т-образной траверсы
 |
 |
Маркировка
траверсы
|
Грузоподъ
емность,
т
|
Масса,
кг
|
Значения
параметров, мм
|
| Длина А
|
Ширина Б
|
Высота В
|
|
2ГПО-Т1-1,6/2,0(0,7)
|
1,6
|
60
|
2000
|
700
|
430
|
|
2ГПО-Т1-1,6/4,0(1,2)
|
170
|
4000
|
1200
|
470
|
|
2ГПО-Т1-1,6/5,0(1,8)
|
250
|
1000
|
1800
|
480
|
|
2ГПО-Т1-2,0/2,0(0,7)
|
2,0
|
80
|
2000
|
700
|
450
|
|
2ГПО-Т1-2,0/4,0(1,2)
|
185
|
4000
|
1200
|
500
|
|
2ГПО-Т1-2,0/5,0(1,8)
|
270
|
5000
|
1800
|
520
|
|
2ГПО-Т1-3,0/2,0(0,7)
|
3,0
|
90
|
2000
|
700
|
460
|
|
2ГПО-Т1-3,0/4,0(1,2)
|
205
|
4000
|
1200
|
530
|
|
2ГПО-Т1-3,0/5,0(1,8)
|
290
|
5000
|
1800
|
560
|
|
2ГПО-Т1-4,0/2,0(0,7)
|
4,0
|
100
|
2000
|
700
|
510
|
|
2ГПО-Т1-4,0/4,0(1,2)
|
230
|
4000
|
1200
|
580
|
|
2ГПО-Т1-4,0/5,0(1,8)
|
315
|
5000
|
1800
|
610
|
|
2ГПО-Т1-6,0/2,0(0,7)
|
6,0
|
110
|
2000
|
700
|
670
|
|
2ГПО-Т1-6,0/4,0(1,2)
|
285
|
4000
|
1200
|
760
|
|
2ГПО-Т1-6,0/5,0(1,8)
|
385
|
5000
|
1800
|
800
|
|
2ГПО-Т1-8,0/1,5(0,5)
|
8,0
|
85
|
1500
|
500
|
770
|
|
2ГПО-Т1-8,0/2,0(0,7)
|
115
|
2000
|
700
|
800
|
|
2ГПО-Т1-8,0/3,0(1,0)
|
225
|
3000
|
1000
|
860
|
|
2ГПО-Т1-10,0/1,5(0,5)
|
10,0
|
90
|
1500
|
500
|
795
|
|
2ГПО-Т1-10,0/2,0(0,7)
|
125
|
2000
|
700
|
830
|
|
2ГПО-Т1-10,0/3,0(1,0)
|
245
|
3000
|
1000
|
890
|
|
2ГПО-Т1-15,0/1,5(0,5)
|
15,0
|
115
|
1500
|
500
|
890
|
|
2ГПО-Т1-15,0/2,0(0,7)
|
155
|
2000
|
700
|
935
|
|
2ГПО-Т1-15,0/3,0(1,0)
|
400
|
3000
|
1000
|
1010
|
|
2ГПО-Т1-20,0/1,5(0,5)
|
20,0
|
140
|
1500
|
500
|
920
|
|
2ГПО-Т1-20,0/2,0(0,7)
|
80
|
2000
|
700
|
980
|
|
2ГПО-Т1-20,0/3,0(1,0)
|
450
|
3000
|
1000
|
1040
|
|
2ГПО-Т1-26,0/1,5(0,5)
|
26,0
|
155
|
1500
|
500
|
960
|
|
2ГПО-Т1-26,0/2,0(0,7)
|
370
|
2000
|
700
|
1015
|
|
2ГПО-Т1-26,0/3,0(1,0)
|
515
|
3000
|
1000
|
1065
|
|
2ГПО-Т1-32,0/1,0(0,4)
|
32,0
|
125
|
1000
|
400
|
935
|
|
2ГПО-Т1-32,0/1,5(0,5)
|
380
|
1500
|
500
|
1000
|
|
2ГПО-Т1-32,0/2,0(0,7)
|
465
|
2000
|
700
|
1065
|
|
