Траверсы спредеры
Траверсы спредеры,

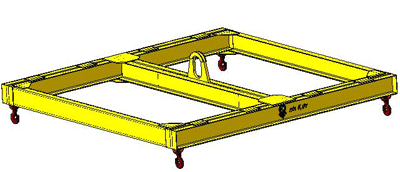

строповка за центральный элемент
- Траверсы-спредеры предназначены для подъема и
перемещения грузов больших габаритов и грузоподъемностей (контейнеры и
др.);
- Крепление за центральный элемент применяется
при ограничении высоты подъема, но такой схеме строповки значительно
возрастает масса траверсы;
- По желанию заказчика траверса может быть
укомплектована любыми требуемыми СГП, а также специализированными
захватами для контейнеров (за нижние и верхние фитинги);
- Конструкция траверсы может быть подобрана по
желанию заказчика в кратчайшие сроки.
Траверсы спредеры предназначены
для подъема и
перемещения контейнеров типов 1А (масса брутто 30 тонн), 1В (масса
брутто 25 тонн), 1С (масса брутто 24 тонны), 1D (масса брутто 10 тонн)
по ГОСТ 18477-79, или 20-ти (масса брутто 24 тонны) и 40-ка (масса
брутто 30 тонн) футовых по ISO 668-88 за верхние фитинги.
Траверсы-спредеры предназначены для подъема и перемещения грузов,
требующих крепление за 4 точки с вертикальным расположением строп. Для
подъема различного промышленного оборудования, имеющего четыре
технологических отверстия либо фитинга (сварочные аппараты,
электростанции и др.). Для погрузки и
выгрузки автотехники. Эта грузовая траверса обеспечивает минимальные
требования к высоте траверсы, но при этом у нее значительно
увеличивается масса.
Основные
типоразмеры траверсы спредер
 |
 |
|
Маркировка
траверсы
|
Грузоподъ
емность,
т
|
Масса,
кг
|
Значения параметров, мм
|
|
Длина А
|
Ширина Б
|
Высота В
|
|
4ГПО-Т1-1,6/2,0(0,7)
|
1,6
|
110
|
2000
|
700
|
430
|
|
4ГПО-Т1-1,6/4,0(1,2)
|
260
|
4000
|
1200
|
470
|
|
4ГПО-Т1-1,6/5,0(1,8)
|
340
|
5000
|
1800
|
480
|
|
4ГПО-Т1-2,0/2,0(0,7)
|
2,0
|
130
|
2000
|
700
|
450
|
|
4ГПО-Т1-2,0/4,0(1,2)
|
320
|
4000
|
1200
|
500
|
|
4ГПО-Т1-2,0/5,0(1,8)
|
430
|
5000
|
1800
|
520
|
|
4ГПО-Т1-3,0/2,0(0,7)
|
3,0
|
140
|
2000
|
700
|
460
|
|
4ГПО-Т1-3,0/4,0(1,2)
|
380
|
4000
|
1200
|
530
|
|
4ГПО-Т1-3,0/5,0(1,8)
|
500
|
5000
|
1800
|
560
|
|
4ГПО-Т1-4,0/2,0(0,7)
|
4,0
|
160
|
2000
|
700
|
510
|
|
4ГПО-Т1-4,0/4,0(1,2)
|
420
|
4000
|
1200
|
580
|
|
4ГПО-Т1-4,0/5,0(1,8)
|
560
|
5000
|
1800
|
610
|
|
4ГПО-Т1-6,0/2,0(0,7)
|
6,0
|
260
|
2000
|
700
|
670
|
|
4ГПО-Т1-6,0/4,0(1,2)
|
580
|
4000
|
1200
|
760
|
|
4ГПО-Т1-6,0/5,0(1,8)
|
780
|
5000
|
1800
|
800
|
|
4ГПО-Т1-8,0/1,5(0,5)
|
8,0
|
280
|
1500
|
500
|
770
|
|
4ГПО-Т1-8,0/2,0(0,7)
|
340
|
2000
|
700
|
800
|
|
4ГПО-Т1-8,0/3,0(1,0)
|
540
|
3000
|
1000
|
860
|
|
4ГПО-Т1-10,0/1,5(0,5)
|
10,0
|
310
|
1500
|
500
|
795
|
|
4ГПО-Т1-10,0/2,0(0,7)
|
380
|
2000
|
700
|
830
|
|
4ГПО-Т1-10,0/3,0(1,0)
|
540
|
3000
|
1000
|
890
|
|
4ГПО-Т1-15,0/1,5(0,5)
|
15,0
|
400
|
1500
|
500
|
890
|
|
4ГПО-Т1-15,0/2,0(0,7)
|
490
|
2000
|
700
|
935
|
|
4ГПО-Т1-15,0/3,0(1,0)
|
800
|
3000
|
1000
|
1010
|
|
4ГПО-Т1-20,0/1,5(0,5)
|
20,0
|
500
|
1500
|
500
|
920
|
|
4ГПО-Т1-20,0/2,0(0,7)
|
640
|
2000
|
700
|
980
|
|
4ГПО-Т1-20,0/3,0(1,0)
|
900
|
3000
|
1000
|
1040
|
|
4ГПО-Т1-26,0/1,5(0,5)
|
26,0
|
600
|
1500
|
500
|
960
|
|
4ГПО-Т1-26,0/2,0(0,7)
|
740
|
2000
|
700
|
1015
|
|
4ГПО-Т1-26,0/3,0(1,0)
|
1030
|
3000
|
1000
|
1065
|
|
4ГПО-Т1-32,0/1,0(0,4)
|
32,0
|
580
|
1500
|
400
|
935
|
|
4ГПО-Т1-32,0/1,5(0,5)
|
760
|
2000
|
500
|
1000
|
|
4ГПО-Т1-32,0/2,0(0,7)
|
830
|
3000
|
700
|
1065
|
|
4ГПО-Т1-3,0/1,96(2,0)
|
1. Грузоподъемность траверсы-3,0т.
2. Маркировка-4ГПО-Т1-3,0/1,96(2,0).
3. Габаритные размеры траверсы: 1960*2000*470.
4. Масса траверсы-185кг.
|

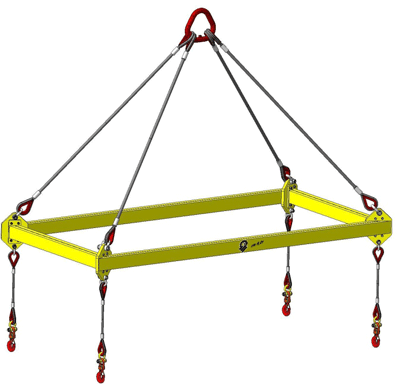

Cпредер, строповка за
четыре точки
-
Траверсы-спредеры предназначены для подъема
и перемещения грузов больших
габаритов и грузоподъемностей (контейнеры и др.);
-
По желанию заказчика траверса может быть
укомплектована любыми требуемыми СГП, а также специализированными
захватами для контейнеров (за нижние и верхние фитинги);
-
Конструкция траверсы может быть подобрана по
желанию заказчика в кратчайшие сроки.
Траверсы спредер предназначены
для подъема и перемещения контейнеров типов 1А (масса брутто 30 тонн),
1В (масса
брутто 25 тонн), 1С (масса брутто 24 тонны), 1D (масса брутто 10 тонн)
по ГОСТ 18477-79, или 20-ти (масса брутто 24 тонны) и 40-ка (масса
брутто 30 тонн) футовых по ISO 668-88 за верхние фитинги.
Траверсы-спредеры предназначены для подъема и перемещения грузов,
требующих крепление за 4 точки с вертикальным расположением строп. Для
подъема различного промышленного
оборудования, имеющего четыре технологических отверстия либо фитинга
(сварочные аппараты, электростанции и
др.). Для погрузки и выгрузки автотехники. Эта грузовая траверса
обеспечивает минимальные требования к массе, но при этом у нее
значительно увеличивается высота.
Основные
типоразмеры траверсы спредер за четыре точки
 |
 |
|
Маркировка
траверсы
|
Грузоподъ
емность,
т
|
Масса,
кг
|
Значения параметров, мм
|
|
Длина А
|
Ширина Б
|
Высота В
|
|
4ГПО-Т3-1,6/2,0(0,7)
|
1,6
|
55
|
2000
|
700
|
1430
|
|
4ГПО-Т3-1,6/4,0(1,2)
|
130
|
4000
|
1200
|
2470
|
|
4ГПО-Т3-1,6/5,0(1,8)
|
170
|
5000
|
1800
|
2890
|
|
4ГПО-Т3-2,0/2,0(0,7)
|
2,0
|
65
|
2000
|
700
|
1450
|
|
4ГПО-Т3-2,0/4,0(1,2)
|
160
|
4000
|
1200
|
2500
|
|
4ГПО-Т3-2,0/5,0(1,8)
|
215
|
5000
|
1800
|
3020
|
|
4ГПО-Т3-3,0/2,0(0,7)
|
3,0
|
70
|
2000
|
700
|
1460
|
|
4ГПО-Т3-3,0/4,0(1,2)
|
190
|
4000
|
1200
|
2530
|
|
4ГПО-Т3-3,0/5,0(1,8)
|
250
|
5000
|
1800
|
3060
|
|
4ГПО-Т3-4,0/2,0(0,7)
|
4,0
|
80
|
2000
|
700
|
1510
|
|
4ГПО-Т3-4,0/4,0(1,2)
|
210
|
4000
|
1200
|
2580
|
|
4ГПО-Т3-4,0/5,0(1,8)
|
280
|
5000
|
1800
|
3110
|
|
4ГПО-Т3-6,0/2,0(0,7)
|
6,0
|
130
|
2000
|
700
|
1670
|
|
4ГПО-Т3-6,0/4,0(1,2)
|
290
|
4000
|
1200
|
2760
|
|
4ГПО-Т3-6,0/5,0(1,8)
|
390
|
5000
|
1800
|
3300
|
|
4ГПО-Т3-8,0/1,5(0,5)
|
8,0
|
140
|
1500
|
500
|
1520
|
|
4ГПО-Т3-8,0/2,0(0,7)
|
170
|
2000
|
700
|
1800
|
|
4ГПО-Т3-8,0/3,0(1,0)
|
270
|
3000
|
1000
|
2360
|
|
4ГПО-Т3-10,0/1,5(0,5)
|
10,0
|
155
|
1500
|
500
|
1545
|
|
4ГПО-Т3-10,0/2,0(0,7)
|
190
|
2000
|
700
|
1830
|
|
4ГПО-Т3-10,0/3,0(1,0)
|
285
|
3000
|
1000
|
2390
|
|
4ГПО-Т3-15,0/1,5(0,5)
|
15,0
|
200
|
1500
|
500
|
1640
|
|
4ГПО-Т3-15,0/2,0(0,7)
|
245
|
2000
|
700
|
1935
|
|
4ГПО-Т3-15,0/3,0(1,0)
|
400
|
3000
|
1000
|
2510
|
|
4ГПО-Т3-20,0/1,5(0,5)
|
20,0
|
250
|
1500
|
500
|
1670
|
|
4ГПО-Т3-20,0/2,0(0,7)
|
320
|
2000
|
700
|
1980
|
|
4ГПО-Т3-20,0/3,0(1,0)
|
450
|
3000
|
1000
|
2540
|
|
4ГПО-Т3-26,0/1,5(0,5)
|
26,0
|
300
|
1500
|
500
|
1710
|
|
4ГПО-Т3-26,0/2,0(0,7)
|
370
|
2000
|
700
|
2015
|
|
4ГПО-Т3-26,0/3,0(1,0)
|
515
|
3000
|
1000
|
2565
|
|
4ГПО-Т3-32,0/1,0(0,4)
|
32,0
|
290
|
1500
|
400
|
1435
|
|
4ГПО-Т3-32,0/1,5(0,5)
|
380
|
2000
|
500
|
1750
|
|
4ГПО-Т3-32,0/2,0(0,7)
|
465
|
3000
|
700
|
2065
|
Другие виды траверс
спредеров
Это типы траверс применимы ко всем типам
транспортировки и выполненных по индивидуальным заказам. Также
существут возможность подбора основных показателей и комплектации
траверс. Все траверсы могут быть оснащены любыми типами захватов.
|
4ГПО-Т2-25,0/3,0(2,25)
|
Техническая характеристика:
1. Грузоподъемность траверсы-25т.
2. Маркировка-4ГПО-Т6-3,0/2,25.
3. Габаритные размеры траверсы: 3055*2255*4400.
4. Масса траверсы-441,5кг |
|
