Магнитные захваты с кулачковым отрывом (для тонкого листа) ПМЖ

Устройство изготовлено на основе мощных неодимовых магнитов. Захват груза происходит путем соприкосновения рабочей поверхности захвата с поверхностью груза, предусмотрен кулачковый механизм отключения. Данная модель предназначена для подъема ферромагнитных материалов плоской формы.

Приведение захвата в рабочее положение осуществляется путем соприкосновения рабочей поверхности захвата 1, с поверхностью груза. Для снятия захвата необходимо потянуть ручку отключения 3 вверх до упора. Крепление захвата к кран-балке, лебедке и т. д. осуществляется за крюк 2.

Заказать

Достоинства

  • Удобство и простота конструкции;
  • Надежный захват груза до 500 кг;
  • Кулачковый механизм отрыва;
  • Срок службы магнитов не менее 15 лет.

Технические характеристики

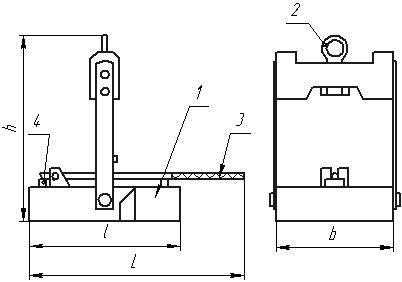

Чертеж

Модель Грузоподъемность, кг Габариты, мм Рабочая температура, С Вес, кг
Номинальная Максимальная L I H B
ПМЖ-250 250 750 285 190 250 105 80 5
ПМЖ-500 500 1500 555 300 334 195 80 15
